電纜防水接頭

  • 外迫式電纜接頭【公制螺紋/PF螺紋/PG牙/NPT牙】
  • 外迫式電纜接頭【公制螺紋/PF螺紋/PG牙/NPT牙】
  • 外迫式電纜接頭【公制螺紋/PF螺紋/PG牙/NPT牙】
外迫式電纜接頭【公制螺紋/PF螺紋/PG牙/NPT牙】外迫式電纜接頭【公制螺紋/PF螺紋/PG牙/NPT牙】外迫式電纜接頭【公制螺紋/PF螺紋/PG牙/NPT牙】

外迫式電纜接頭【公制螺紋/PF螺紋/PG牙/NPT牙】

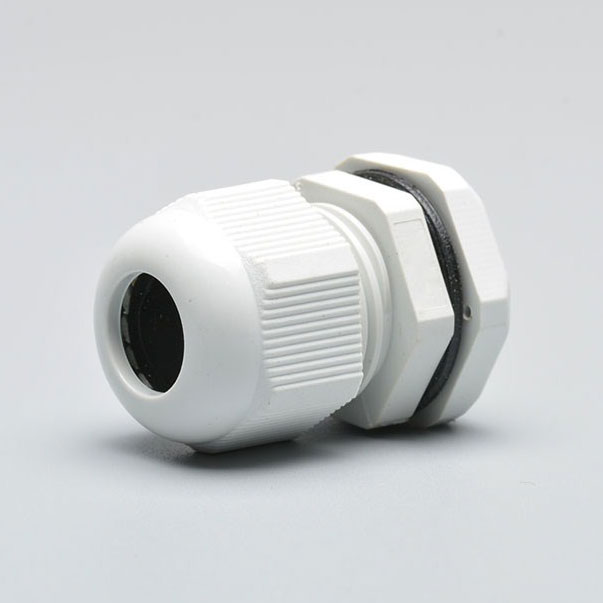

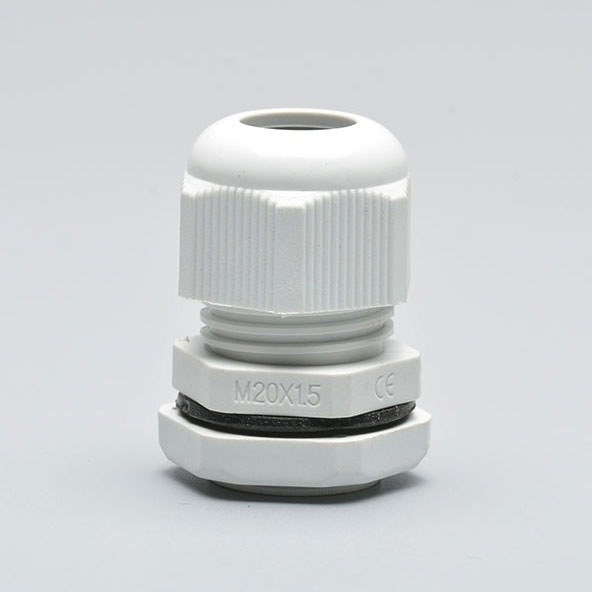

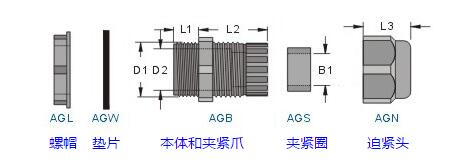

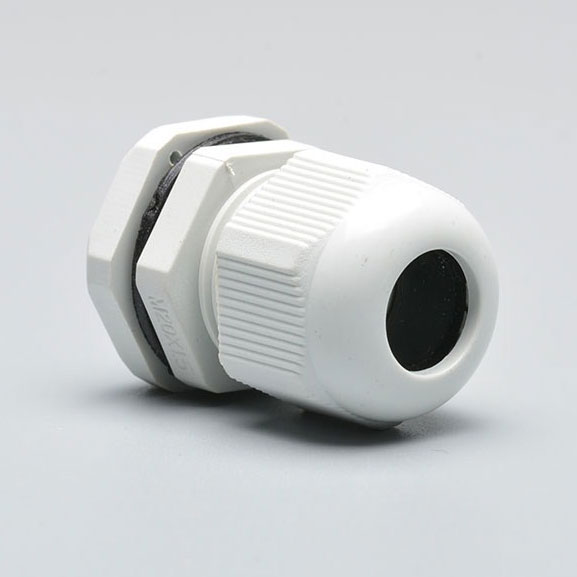

外迫式電纜固定頭(公制螺紋)

材質: UL合格之NYLON 66(黑色)防火等級 94V-2,絕緣佳,不易老化,夾緊圈為熱可塑彈性體(TPE)材質
用途: 可廣泛應用于各種配電盤、機械控制箱、數字顯示板、自動控制配電盤、電氣設備、太陽能發電系統配線、電信及網絡通訊、監視系統、視聽音響、LED照明設備、交通號志、事務儀器等電器制品的電線電纜固定之用。AG-D系列,體積較小可適用在箱體小,空間不足處。
用法: 先將本體置于基板上,以螺帽固定之,再將電線套入夾緊圈,最后以迫緊頭將其迫緊固定,并達到防水、防塵之功能。
特點: 1. 本體與夾緊爪一體成型,裝配省時、便利。
2. 本產品之迫緊頭采外迫方式迫緊,徒手操作即可牢牢夾緊,省力、簡捷。
3. IP68防塵、防水測試合格。
若分開訂購各零件時,請在型號后面加上各代號:螺帽(L) 墊片(W) 本體(B) 夾緊圈(S) 迫緊頭(N) 例:訂購AG-12螺帽,型號為AGL-12。


螺牙規格
Thread
鐵板孔徑
Mounting Hole
螺紋外徑
D1
最大出線孔徑
D2
夾緊圈
B1
螺紋長度
L1
接合長度
L2
迫緊頭長度
L3
適用電纜
Cable Range
包 裝
Packing
AG-12 M12xP1.25 12.0~12.3 12.0 8.3 6.9 7.9 19.6 13.6 3 ~ 6.5 50 pcs / 包
AG-12L M12xP1.5 12.0~12.3 12.0 8.3 6.9 7.9 19.6 13.6 3 ~ 6.5
AG-12H M12xP1.25 12.0~12.3 12.0 8.3 6.9 7.9 19.6 13.6 3 ~ 7.5
AG-12HL M12xP1.25 12.0~12.3 12.0 8.3 6.9 9.0 19.6 13.6 3 ~ 7.5
AG-16 M16xP1.5 16.0~16.3 16.0 10.9 10.5 15.5 23.4 16.9 5 ~ 10
AG-16S M16xP1.5 16.0~16.3 16.0 10.9 10.5 10.0 23.4 16.9 5 ~ 10
AG-20 M20xP1.5 20.0~20.3 20.0 15.0 14.0 15.0 28.5 18.5 10 ~ 14
AG-20S M20xP1.5 20.0~20.3 20.0 15.0 14.0 10.0 28.5 18.5 10 ~ 14
AG-25 M25xP1.5 25.0~25.4 25.0 18.6 18.4 15.2 29.4 22.3 13 ~ 18
AG-25S M25xP1.5 25.0~25.4 25.0 18.6 18.4 10.0 29.4 22.3 13 ~ 18
AG-32 M32xP1.5 32.0~32.4 32.0 27.1 25.0 14.7 34.5 25.7 18 ~ 25 25 pcs / 包
AG-40 M40xP1.5 40.0~40.4 40.0 33.7 33.0 18.4 41.7 31.3 22 ~ 32 10 pcs / 包
AG-50 M50xP1.5 50.0~50.4 50.0 41.9 40.0 17.8 44.2 31.3 30 ~ 38
AG-63 M61xP1.5 61.0~61.4 61.0 55.0 44.0 18.5 44.6 32.7 34 ~ 44
AG-63M M63xP1.5 63.0~63.4 63.0 54.9 44.0 18.5 44.6 32.7 34 ~ 44
AG-63L M63xP1.5 63.0~63.4 63.0 56.6 51.5 25.4 49.0 36.8 42 ~ 50
※D系列迫緊頭比原本的小,所以適用電纜外徑比較小,但鐵板孔徑不變。 單位:mm
型 號
Item No.
螺牙規格
Thread
鐵板孔徑
Mounting Hole
螺紋外徑
D1
最大出線孔徑
D2
夾緊圈
B1
螺紋長度
L1
接合長度
L2
迫緊頭長度
L3
適用電纜
Cable Range
包 裝
Packing
AG-12D M12xP1.5 12.0~12.3 12.0 7.3 6.5 8.0 19.7 12.7 3 ~ 6.5 50 pcs / 包
AG-16D M16xP1.5 16.0~16.3 16.0 10.7 10.1 8.2 23.3 16.1 5 ~ 10
AG-20D M20xP1.5 20.0~20.3 20.0 14.1 12.4 10.0 25.0 18.1 8 ~ 12
AG-25D M25xP1.5 25.0~25.4 25.0 18.0 17.1 10.0 30.0 20.0 11 ~ 17
AG-32D M32xP1.5 32.0~32.4 32.0 25.7 21.2 10.0 35.4 24.1 15 ~ 21 25 pcs / 包
AG-40D M40xP1.5 40.0~40.4 40.0 32.7 28.2 10.0 39.4 27.5 20 ~ 28 10 pcs / 包
AG-50D M50xP1.5 50.0~50.4 50.0 42.2 35.3 12.0 43.4 31.6 27 ~ 35
AG-63D M63xP1.5 63.0~63.4 63.0 55.0 42.4 16.7 46.4 33.7 32 ~ 42



外迫式電纜固定頭(PF螺紋)

材質: UL合格之NYLON 66(黑色)防火等級 94V-2,絕緣佳,不易老化,夾緊圈為熱可塑彈性體(TPE)材質。
用途: 可廣泛應用于各種配電盤、機械控制箱、數字顯示板、自動控制配電盤、電氣設備、太陽能發電系統配線、電信及網絡通訊、監視系統、視聽音響、LED照明設備、交通號志、事務儀器等電器制品的電線電纜固定之用。
用法: 先將本體置于基板上,以螺帽固定之,再將電線套入夾緊圈,最后以迫緊頭將其迫緊固定,并達到防水、防塵之功能。
特點: 1. 本體與夾緊爪一體成型,裝配省時、便利。
2. 本產品之迫緊頭采外迫方式迫緊,徒手操作即可牢牢夾緊,省力、簡捷。
若分開訂購各零件時,請在型號后面加上各代號:螺帽(L) 墊片(W) 本體(B) 夾緊圈(S) 迫緊頭(N)例:訂購AGJ-14螺帽,型號為AGJL-14。

螺牙規格
Thread
鐵板孔徑
Mounting Hole
螺紋外徑
D1
最大出線孔徑
D2
夾緊圈
B1
螺紋長度
L1
接合長度
L2
迫緊頭長度
L3
適用電纜外徑
Cable Range
包 裝
Packing
AGJ-14 PF 1/4 14.0~14.3 14.0 8.2 6.5 8.00 19.6 13.2 3 ~ 6.5 50 pcs / 包
AGJ-17 PF 3/8 17.0~17.3 17.0 10.8 10.3 14.70 23.5 16.8 5 ~ 10
AGJ-21 PF 1/2 21.0~21.3 21.0 14.9 14.0 12.90 28.3 18.4 10 ~ 14
AGJ-58 PF 5/8 23.0~23.3 23.0 14.9 14.0 12.90 28.3 18.4 10 ~ 14
AGJ-27 PF 3/4 27.0~27.3 27.0 18.5 18.0 14.70 29.1 22.3 13 ~ 18
AGJ-34 PF 1 34.0~34.4 34.0 26.0 25.0 14.84 34.5 25.7 18 ~ 25 25 pcs / 包
AGJ-112 PF 1 1/2 48.0~48.4 48.0 42.0 40.0 17.70 44.1 31.3 30 ~ 38 10 pcs / 包
AGJ-2 PF 2 61.0~61.4 61.0 55.0 44.0 18.50 44.6 32.7 34 ~ 44
※AG-16F, AG-20為PF1/2(14牙),免用螺帽可直接固定于限動開關及微動開關上。
AG-16F PF 1/2 20.8~21.1 20.8 11.0 10.0 9.50 20.7 18.7 5 ~ 10 50 pcs / 包
AG-20F PF 1/2 20.8~21.1 20.8 14.6 13.0 9.30 24.1 18.5 6 ~ 13

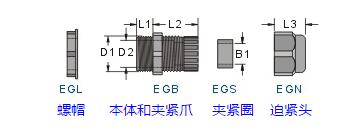

外迫式電纜固定頭(PG牙)

材質: UL合格之NYLON 66(黑色)防火等級 94V-2,絕緣佳,不易老化,夾緊圈為熱可塑彈性體(TPE)材質。
用途: 可廣泛應用于各種配電盤、機械控制箱、數字顯示板、自動控制配電盤、電氣設備、太陽能發電系統配線、電信及網絡通訊、監視系統、視聽音響、LED照明設備、交通號志、事務儀器等電器制品的電線電纜固定之用。
用法: 先將本體置于基板上,以螺帽固定之,再將電線套入夾緊圈,最后以迫緊頭將其迫緊固定,并達到防水、防塵之功能。
特點: 1. 本體與夾緊爪一體成型,裝配省時、便利。
2. 本產品之迫緊頭采外迫方式迫緊,徒手操作即可牢牢夾緊,省力、簡捷。
3. IP68防塵、防水測試合格(需加墊片)。
若分開訂購各零件時,請在型號后面加上各代號:螺帽(L) 墊片(W) 本體(B) 夾緊圈(S) 迫緊頭(N)例:訂購EG-7螺帽,型號為EGL-7。

螺牙規格
Thread
鐵板孔徑
Mounting Hole
螺紋外徑
D1
最大出線孔徑
D2
夾緊圈
B1
螺紋長度
L1
接合長度
L2
迫緊頭長度
L3
適用電纜
Cable Range
包 裝
Packing
EG-7 PG-7 12.5~12.8 12.5 8.3 6.9 7.9 20.0 13.3 3.5 ~ 6 50 pcs / 包
EG-7LS PG-7 12.5~12.8 12.5 8.3 6.9 7.9 20.0 13.3 3.5 ~ 6
EG-9 PG-9 15.2~15.5 15.2 10.5 8.0 8.2 22.0 15.1 4 ~ 8
EG-9L PG-9 15.2~15.5 15.2 10.5 8.0 14.7 22.0 15.1 4 ~ 8
EG-11 PG-11 18.3~18.9 18.3 13.2 10.5 7.9 23.7 18.3 5 ~ 10
EG-11L PG-11 18.3~18.9 18.3 13.2 10.5 14.9 23.7 18.3 5 ~ 10
EG-13.5 PG-13.5 20.4~20.7 20.4 15.5 12.0 8.9 24.6 18.9 6 ~ 12
EG-13.5L PG-13.5 20.4~20.7 20.4 15.5 12.0 15.8 24.6 18.9 6 ~ 12
EG-16 PG-16 22.5~22.8 22.5 17.2 14.0 9.8 26.2 19.5 10 ~ 14
EG-21 PG-21 28.3~28.7 28.3 22.4 18.4 10.8 30.0 23.7 13 ~ 18
EG-29 PG-29 37.0~37.4 37.0 30.6 25.0 10.8 35.0 27.4 18 ~ 25 25 pcs / 包
EG-36 PG-36 47.0~47.4 47.0 35.3 35.5 14.5 42.3 30.3 22 ~ 32 10 pcs / 包
EG-42 PG-42 54.0~54.4 54.0 40.0 40.0 14.5 44.0 31.2 30 ~ 38
EG-48 PG-48 59.3~59.7 59.3 43.2 46.0 16.7 42.7 31.3 34 ~ 44

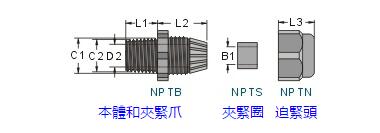

外迫式電纜固定頭(NPT牙)

材質: UL合格之NYLON 66(黑色)防火等級 94V-2,絕緣佳,不易老化,夾緊圈為熱可塑彈性體(TPE)材質。
用途: 可廣泛應用于各種配電盤、機械控制箱、數字顯示板、自動控制配電盤、電氣設備、太陽能發電系統配線、電信及網絡通訊、監視系統、視聽音響、LED照明設備、交通號志、事務儀器等電器制品的電線電纜固定之用。
用法: 先將本體直接鎖入,再將電線套入夾緊圈,最后以迫緊頭將其迫緊固定,并達到防水、防塵之功能。
特點: 1. 本體與夾緊爪一體成型,裝配省時、便利。
2. 本產品之迫緊頭采外迫方式迫緊,徒手操作即可牢牢夾緊,省力、簡捷。
3. IP68防塵、防水測試合格(需加墊片)。
若分開訂購各零件時,請在型號后面加上各代號:本體(B) 夾緊圈(S) 迫緊頭(N)例:訂購NPT-14本體,型號為NPTB-14。


螺牙規格
NPT Thread
鐵板孔徑
Mounting Hole
螺紋外徑 最大出線孔徑
D2
夾緊圈
B1
螺紋長度
L1
接合長度
L2
迫緊頭長度
L3
適用電纜
Cable Range
包 裝
Packing
C1 C2
NPT-14 1/4"-18 NPT 13.2~13.5 13.2 13.1 8.2 6.9 7.8 19.7 13.2 3 ~ 6.5 50 pcs / 包
NPT-38 3/8"-18 NPT 16.7~17.0 16.7 16.2 10.8 10.5 14.6 23.8 16.8 5 ~ 10
NPT-12 1/2"-14 NPT 21.2~21.5 21.2 20.8 14.9 14.0 12.9 28.4 18.7 10 ~ 14
NPT-34 3/4"-14 NPT 26.3~26.6 26.3 25.6 18.5 18.4 14.5 29.2 22.3 13 ~ 18
NPT-1 1"-11.5 NPT 33.2~33.6 33.2 32.9 26.0 25.0 14.9 35.0 25.7 18 ~ 25 25 pcs / 包
NPT-114 1 1/4"-11.5 NPT 41.9~42.3 41.9 41.2 32.0 33.0 18.2 41.6 31.1 22 ~ 32 10 pcs / 包
