全絕緣電纜防水接頭

電纜接頭在電纜技術領域是用來鎖緊和固定進出線，電纜鋪設好后，為了使其成為一個連續的線路，各段線需要通過電纜接頭連接為一個整體。

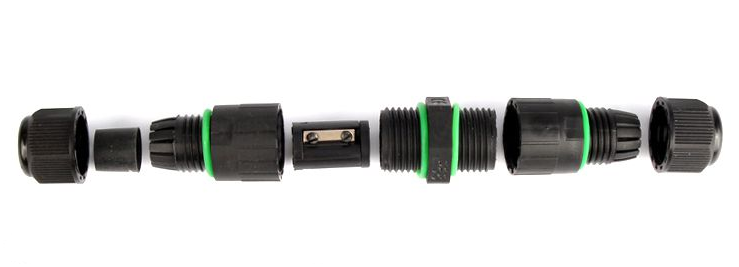

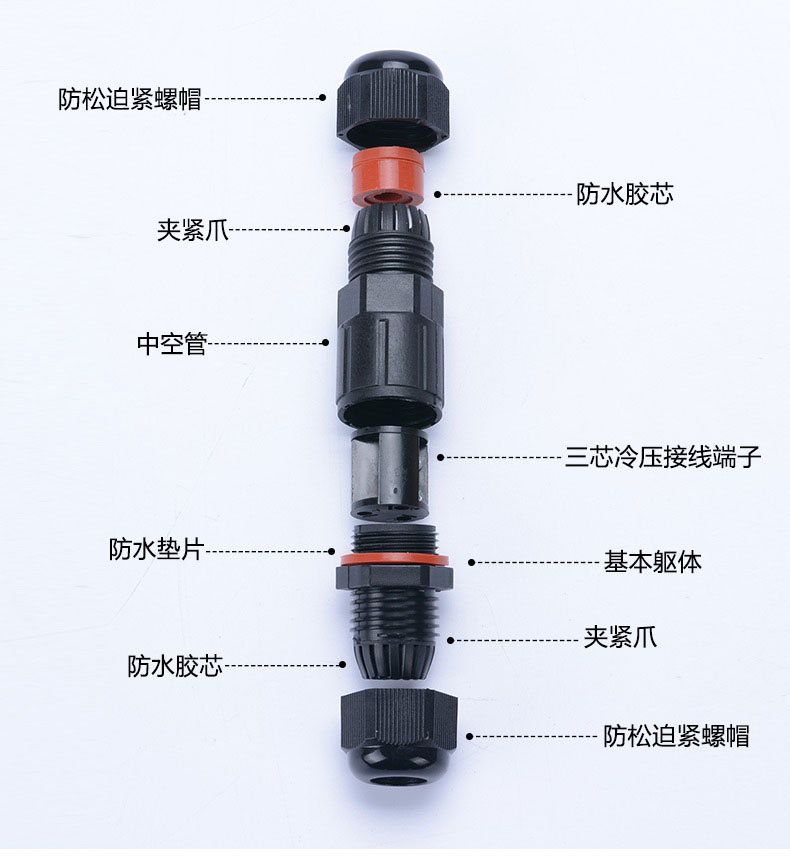

一般接頭包括中空的穿線腔、迫緊頭、夾緊圈，穿線腔分兩個腔室，其中一個腔室內設有夾緊圈。在使用時，電纜位于無夾緊圈的腔室的部分的外保護層保留，位于有夾緊圈的部分的外保護層去掉、纜芯裸露。夾緊圈通過夾緊裸露的纜芯，固定住整體電纜。

裸露的纜芯可以使兩根電纜的纜芯接觸更好，從而保證導電性能。但同時，裸露的纜芯也容易與穿線腔側壁聯通，造成漏電。

提供全絕緣電纜防水接頭，可解決上述問題。

全絕緣電纜防水接頭，包括穿線腔、迫緊頭、夾緊圈，迫緊頭的內壁上設有內螺紋，穿線腔的上部的外側壁上設有與內螺紋配套的外螺紋，迫緊頭通過內螺紋、外螺紋擰在穿線腔外；

其特征在于，穿線腔的內側設有一環形凸起，環形凸起位于穿線腔的下端口處；
夾緊圈為一絕緣材料制成的環狀體，夾緊圈的高度高于穿線腔的高度，夾緊圈的上端面抵住迫緊頭，夾緊圈的下端面抵住環形凸起。

首先，本產品通過選用絕緣材料制成的夾緊圈，可利用夾緊圈對電纜位于夾緊圈內的部分起到絕緣的作用。其次，本產品優化了夾緊圈、穿線腔的結構，增加了夾緊圈的高度，使得夾緊圈可以貫穿整個穿線腔，從而使夾緊圈可以在保留原功能的基礎上，對穿線腔內的電纜起到全絕緣的作用。

穿線腔由位于上方的上腔室和位于下方的下腔室構成，上腔室的內徑大于下腔室的內徑；
上腔室的下端口連接下腔室的上端口，以下腔室的下端口作為穿線腔的下端口；
夾緊圈的內徑一致，夾緊圈位于穿線腔外的部分的外徑大于上腔室的內徑且小于上腔室的外徑，夾緊圈位于上腔室內的部分的外徑等于上腔室的內徑，夾緊圈位于下腔室內的部分的外徑等于下腔室的內徑。
本產品優化了夾緊圈的結構，增加了接頭的密封性，并使電纜更容易從穿線腔中穿過，且不易松動，防水、防塵的效果更好。

夾緊圈的內徑優選為15.8mm±3mm，環形凸起的內徑優選為17mm±3mm。夾緊圈位于下腔室內的部分的外徑優選為23mm±3mm，夾緊圈位于上腔室內的部分的外徑優選為24mm±3mm，夾緊圈位于穿線腔外的部分的外徑優選為25mm±3mm。

本產品優化了夾緊圈的尺寸，對各部件的內外徑進行了規定，使夾緊圈與電纜接頭其他部件連接更加配合，使整個設計更加緊密。
夾緊圈位于穿線腔外的部分的外側壁上設有與內螺紋配套的外螺紋。通過內外螺紋的設計，提高了擰緊力。
上腔室的內壁上設有至少10道凹槽，凹槽的長度方向與上腔室的中心軸線平行，凹槽的槽口朝向上腔室的中心軸線。
夾緊圈位于上腔室內的部分的外側壁上設有與凹槽配套的條形凸起，條形凸起的長度方向與夾緊圈的中心軸線平行。避免了夾緊圈與穿線腔的相對轉動，使夾緊圈固定的更加穩固，不容易掉落。
