防水接頭

  • DJP金屬軟管接頭

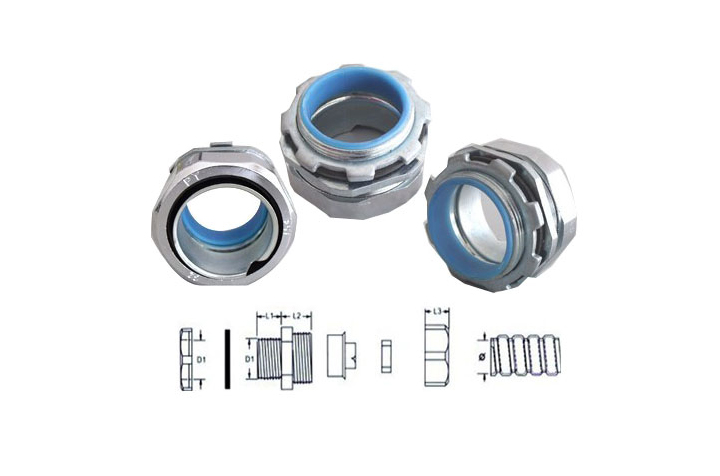

DJP金屬軟管接頭

DJP金屬軟管接頭


產品特性

加厚型鋅合金鍍鋅或鍍鉻、外型美觀、結構緊密、強度高。

軟管護套設計與軟管相扣接緊之設計、裝配省時便利,抗拉力強。

可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般溶劑。

除以下標準規格外,可按要求任意變動大小及螺紋標準。


產品描述

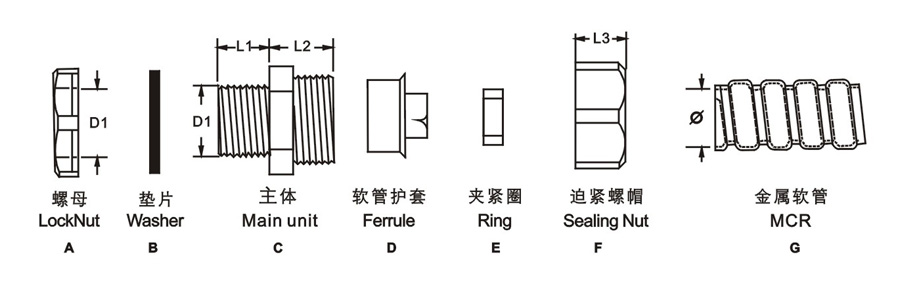

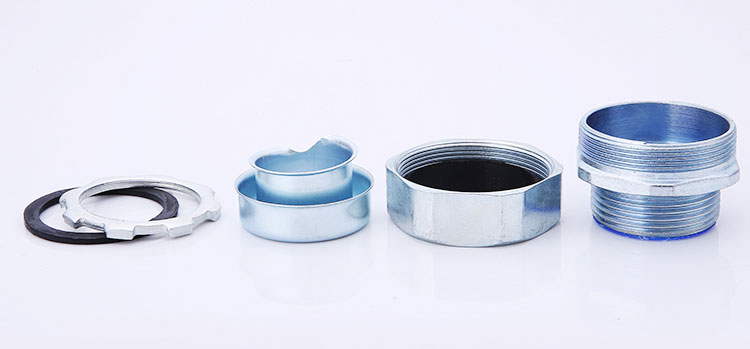

產品材質: A.C.F部位采用優質加厚型鋅合金制成、B.E部分采用丁腈橡膠制成、D為鐵皮制成。

螺紋規格: 英制G、公制Mefyic、德制PG。

產品顏色: 金屬色(銀白色)。

工作溫度: -40℃~+100℃,短時可達+120℃。

防護等級: IP65


產品型號


配套金屬軟管( 公制 ) 配套金屬軟管 ( 英制 ) 英制螺牙 螺紋外徑 O.D( D1) 螺紋長度 (L1) 接合長度 (L2+L3) 包 裝
?6 3/16″ G1/4″ 13.2 8 16 100
?8 5/16″ G3/8″ 13.2 8 16 100
?10 1/4″ G3/8″ 16.5 8 17 100
?12(13) 3/8″ G3/8″ 16.5 8 18 100
?15(16) 1/2″ G1/2″ 21.3 11 23 100
?20(19) 3/4″ G3/4″ 26.6 14 22 50
?25 1″ G1″ 33.4 15 28 50
?32 1-1/4″ G1-1/4″ 42.1 15 30 25
?38(40) 1-1/2″ G1-1/2″ 47.8 16 32 25
?51(50) 2″ G2″ 59.6 18 34 10
?64(70) 2-1/2″ G2-1/2″ 75.1 22 38 10
?75(80) 3″ G3″ 87.8 22 46 5
?100 4″ G4″ 113 24 50 5
?125 5″ G5″


5
?150 6″ G6″


2

DPJ金屬軟管接頭主要由波紋管、網套和接頭組成。它的內管是具有螺旋形或環形的薄壁不銹鋼波紋管,波紋管外層的網套,是由不銹鋼絲或鋼帶按一定的參數編織而成。軟管兩端的接頭或法蘭是與客戶管道的接頭或法蘭相配的。軟管的波紋管是由極薄壁的無縫或眾焊不銹鋼鋼管經過高精度塑性加工成形的。由于波紋管輪廓的彈性特性決定了軟管具有良好的柔軟性和抗疲勞性,使它很容易吸收各種運動變形的循環載荷,尤其在管路系統中有補償大位移量的能力。

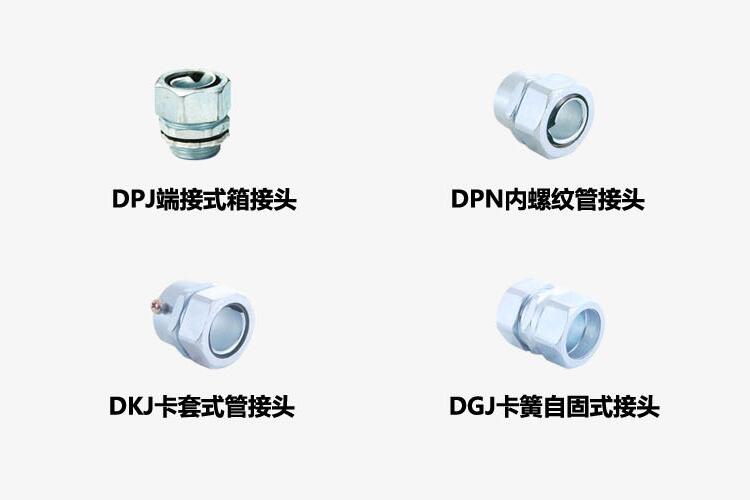

DPJ外螺紋端接式金屬軟管接頭是JB/GQ 0552 /83 D95-5金屬接頭的延伸產品;
金屬接頭采用鋅合金材料壓鑄而成,表面鍍鋅、磨砂、或鍍鉻;結構緊密,無氣孔,強度高。與金屬軟管連接可靠,外表美觀;
此金屬接頭為端接式,用來將金屬軟管連接于箱體上的直線連接件;
適配金屬軟管:JS型、JSH型、JSB型、JSHG型;
推薦使用英制金屬軟管接頭或公制螺紋金屬接頭;

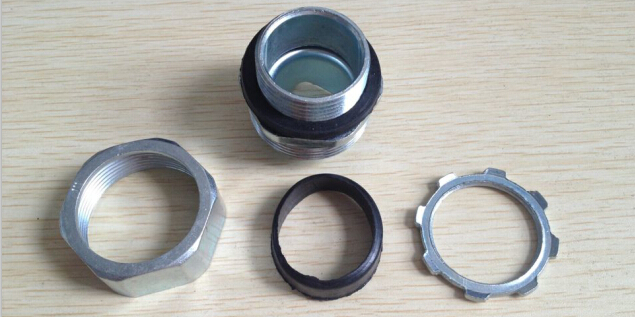

材料:鍍鋅鋅合金;蓋封螺母:鍍鉻鋅合金
護圈:TPE;密封墊:改性橡膠;軟管護口:鍍鋅鐵皮
溫度范圍:-40℃至150℃
特點:一端連接金屬軟管,另一端由螺紋連接箱體或設備,具有結構緊湊,防水,耐腐蝕等特點。

公制螺紋
訂貨編號 螺紋尺寸 適配軟管 螺紋長度 外圓直徑 高度
Article No. Thread Size Fit to tube C mm B mm A mm
DPJ-8-M16 M16×1.5 8 8 25 26
DPJ-10-M16 M16×1.5 10 8 25.6 30
DPJ-12-M20 M16×1.5 12 11.5 28.5 32
DPJ-15-M20 M20×1.5 15 12 33 34.5
DPJ-15-M24 M24×1.5 15 12 33 34.5
DPJ-20-M27 M27×2.0 20 14 39 39.5
DPJ-20-M30 M30×2.0 20 14 39 39.5
DPJ-25-M33 M33×2.0 25 15.5 42.5 42.5
DPJ-25-M36 M36×2.0 25 15.5 42.5 42.5
DPJ-32-M42 M42×2.0 32 17 57.5 46.5
DPJ-32-M48 M48×2.0 32 17 57.5 46.5
DPJ-38-M48 M48×2.0 38 18.5 62 51
DPJ-38-M60 M60×2.0 38 18.5 62 51
DPJ-51-M60 M60×2.0 51 20.5 77.5 57
DPJ-51-M72 M72×2.0 51 20.5 77.5 57
DPJ-64-M76 M76×2.0 64 25 95 66
DPJ-75-M88 M88×2.0 75 26 108.5 68
英制螺紋
訂貨編號 螺紋尺寸 適配軟管 螺紋長度 外圓直徑 高度
Article No. Thread Size Fit to tube C mm B mm A mm
DPJ-8-G6/15 G6/15" 8 8 25 26
DPJ-10-G1/4 G1/4" 10 8 25.6 30
DPJ-12-G3/8 G3/8" 12 11.5 28.5 32
DPJ-15-G1/2 G1/2" 15 12 33 34.5
DPJ-20-G3/4 G3/4" 20 14 39 39.5
DPJ-25-G1 G1" 25 15.5 42.5 42.5
DPJ-32-G1-1/4 G1-1/4" 32 17 57.5 46.5
DPJ-38-G1-1/2 G1-1/2" 38 18 62 51
DPJ-51-G2 G2" 51 20.5 77.5 57
DPJ-64-G3-1/2 G2-1/2" 64 25 95 66
DPJ-75-G3 G3" 75 26 108.5 68
DPJ 金屬軟管接頭 METAL FLEXIBLE CONDUIT FITTINGS
フレキチューブ用メタルグランド

螺牙標準 通徑 連接螺紋 螺紋長度 螺紋外徑 配套新怡金屬軟管JSH 扳手 訂貨號 包裝
mm A L(C2) C1 對應型號 公制 英制 >H >S
Specification Path Thread TLength Thread O.D Length Spanner Item No. Packing PCS
仕様 パス ネジの
呼び
ネジ長
C2mm
ネジ
外徑
C1φmm
適応XINYIチューブサイズ 長さ
スパナ
サイズ
A部/F部
品 番 包裝
単位
(個)
公制M 6 M14X1.5 8 14 JSH-6 6 3/16" 16 20.0 DPJ-6-M14 100
8 M14X1.5 8 14 JSH-8 8 5/16" 16 22.0 DPJ-8-M14 100
20 M27X2 14 27 JSH-20 20 3/4" 22 36.0 DPJ-20-M27 50
25 M33X2 15 33 JSH-25 25 1" 28 43.0 DPJ-25-M33 25
32 M42X2 15 42 JSH-32 32 11/4" 30 52.0 DPJ-32-M42 25
40 M48X2 16 48 JSH-40 40 11/2" 32 60.0 DPJ-40-M48 25
50 M60X2 18 60 JSH-50 50 2" 34 71.0 DPJ-50-M60 10
70 M76X2 22 76 JSH-70 70 21/2" 38 88.0 DPJ-70-M76 10
80 M88X2 22 88 JSH-80 80 3" 46 103.0 DPJ-80-M88 10
100 M114X2 24 114 JSH-100 100 4" 50 134.0 DPJ-100-M114 5
歐洲公制M 10 M16X1.5 8 16 JSH-10 10 1/4" 17 24.0 DPJ-10-M16 100
12 M20X1.5 8 20 JSH-12 12 3/8" 18 25.5 DPJ-12-M20 100
15 M20X1.5 11 20 JSH-15 15 1/2" 23 30.0 DPJ-15-M20 100
20 M25X1.5 14 25 JSH-20 20 3/4" 22 36.0 DPJ-20-M25 50
25 M32X1.5 15 32 JSH-25 25 1" 28 43.0 DPJ-25-M32 50
32 M40X1.5 15 40 JSH-32 32 11/4" 30 52.0 DPJ-32-M40 25
40 M50X1.5 16 50 JSH-40 38 11/2" 32 60.0 DPJ-40-M50 25
50 M63X1.5 18 63 JSH-50 51 2" 34 71.0 DPJ-50-M63 10
英制G 6 G1/4" 8 13.2 JSH-6 6 3/16" 16 20.0 DPJ-6-G1/4" 100
8 G1/4" 8 13.2 JSH-8 8 5/16" 16 22.0 DPJ-8-G1/4" 100
10 G3/8" 8 16.5 JSH-10 10 1/4" 17 24.0 DPJ-10-G3/8" 100
12 G1/2" 8 21.3 JSH-12 12 1/4" 18 26.0 DPJ-12-G1/2" 100
15 G1/2" 11 21.3 JSH-15 15 1/2" 23 30.0 DPJ-15-G1/2" 100
20 G3/4" 14 26.6 JSH-20 20 3/4" 22 36.0 DPJ-20-G3/4" 50
25 G1" 15 33.4 JSH-25 25 1" 28 43.0 DPJ-25-G1" 50
32 G11/4" 15 42.1 JSH-32 32 11/4" 30 52.0 DPJ-32-G11/4" 25
40 G11/2" 16 47.8 JSH-40 40 11/2" 32 60.0 DPJ-40-G11/4" 25
50 G2" 18 59.6 JSH-50 50 2" 34 71.0 DPJ-50-G2" 10
70 G21/2" 22 75.1 JSH-70 70 21/2" 38 88.0 DPJ-70-G21/2" 10
80 G3" 22 87.8 JSH-80 80 3" 46 103.0 DPJ-80-G3" 5
100 G4" 24 113 JSH-100 100 4" 50 134.0 DPJ-100-G4" 5
德制PG 6 PG7 8 12.5 JSH-6
